Шнуры уплотнительные
Таблица размеров шнуров уплотнительных
Поможем с подбором шнуров уплотнительных
Если вам нужна консультация для подбора размера и материала шнуров уплотнительных обратитесь к нашим специалистам
по телефону
+7 (499) 653-77-17по электронной почте
info@spr-prom.ruТехнические характеристики шнуров уплотнительных

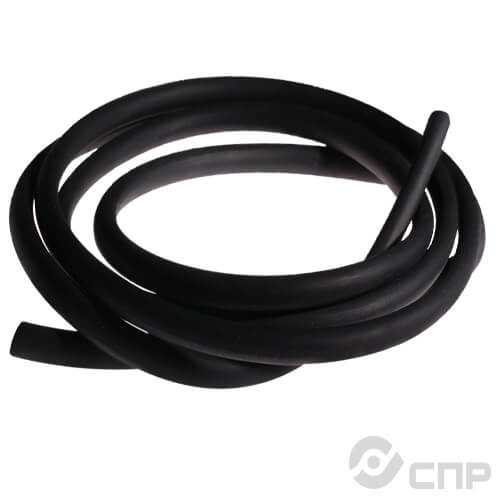

Для надежной герметизации неподвижных соединений машин и агрегатов и предохранения попадания в них пыли, грязи или влаги применяются технические шнуры уплотнительные. В зависимости от состава каучуков, из которых изготавливаются уплотнительные шнуры, они подразделяются на маслобензостойкие и кислощелочестойкие. Также состав материала влияет на диапазон рабочих температур, который может варьироваться от -50ºС до + 140 ºС. Допустимое давление при использовании уплотнителя данного типа – до 1 МПа.
Для изготовления шнуров используются разные материалы
- Резина (NBR) – наиболее распространенный материал для уплотнительных шнуров, который характеризуется прочностью, износостойкостью, устойчивостью к многим типам масла и бензина. Сохраняет свои характеристики при температуре -30°C до +100°C
- Фторкаучук (FKM, FPM, Viton) – характеризуются высокой термоустойчивостью и подходит для изготовления шнуров, которые будут эксплуатироваться в условиях температур от -40°C до +200°C (до +250°C – кратковременно)
- Этиленпропиленовый каучук (EPDM) – уплотнительные шнуры EPDM отлично работают в диапазоне рабочих температур 50°C до +150°C и отличаются устойчивостью к горячей воде и прогретому до высоких температур (до +180ºС) пару. Совместимы с гидравлическими и тяжело воспламеняющимися жидкостями. У нас можно заказать или купить шнур уплотнительный EPDM с пищевым допуском FDA
- Силикон (MVQ, VMQ, Silicone) – материал является химически нейтральным, поэтому изготовленные из него уплотнительные шнуры пригодны для контакта с пищевыми продуктами. У нас есть технические возможности производить и поставлять шнур Silicone с пищевым допуском FDA. Рабочая температура для данного типа изделий от -60°C до +250°C
- Полиуретан (PU) – изделия из него отличаются твердостью, износоустойчивостью и хорошей совместимостью с нефтепродуктами. Шнуры используют в диапазоне рабочих температур от -50ºС до +100ºС. При изготовлении могут задаваться показатели твердости от 40 до 98 единиц (по Шору А).
- Фторопласт (PTFE) – обладает повышенной устойчивостью к химическим реагентам (растворителям, кислотам, щелочам, окислителям), низким коэффициентом трения (0,2), высоким уровнем линейного температурного расширения, абсолютной гидрофобностью. Сохраняет все свойства в широком диапазоне температур (— 269 до +260 Сº)
Условия эксплуатации изготовления шнуров уплотнительных
Шнуры уплотнительные делают под разные цели и условия эксплуатации
- для работы с давлением рабочей среды до 0,5 МПа
- для работы с давлением рабочей среды до 1,0 МПа
Что проверить по пазу и рабочему режиму
Чтобы шнуры уплотнительные работали стабильно, их подбирают по месту установки, а не только по названию материала или профиля.
- размеры сечения, глубину и ширину рабочей канавки
- процент обжатия и допустимость профиля для конкретного соединения
- контакт со средой, температуру, давление и возможные циклические нагрузки
- способ монтажа, длину заготовки и требования к изготовлению по чертежу
Если профиль нужен под нестандартную канавку, полезно передать чертеж посадки и описание режима эксплуатации: так проще согласовать материал и форму сечения.
Выбор уплотнительного шнура по профилю и материалу
Шнуры подбирают не только по сечению, но и по форме канавки, обжатию, среде и температуре. Для нестандартного паза можно подобрать готовый профиль или изготовить шнур по параметрам.
Основные группы шнуров
Где применяются
Как выбрать сечение уплотнительного шнура?
Сечение выбирают по размерам паза и требуемому обжатию. Важно учитывать, будет соединение статическим или разъемным, а также давление и температуру среды.
Когда нужен силиконовый, EPDM или FKM шнур?
Силикон выбирают для широкого температурного диапазона и пищевых задач, EPDM - для воды и пара, FKM - для масел, топлива и повышенной химической стойкости.
