Х-образные кольца купить в Москве

Наличие симметричного профиля из четырех закругленных краев – основная особенность, которая отличает X-образные уплотнительные кольца от уплотнительных колец круглого (x-ring) или прямоугольного (квадратного) сечения.

Х-образные уплотнительные кольца (x-ring) являются кольцевыми уплотнениями с четырьмя дугообразными выемками по всей длине и представляют собой уплотнитель двустороннего действия, что обусловливает их широкое применение в ротационных и поршневых гидравлических устройствах, в торцово-статических и радиально-статических уплотнениях, для герметизации сверхмощных устройств.

В отличие от своих аналогов круглого и прямоугольного сечений, х-образные кольца способны обеспечивать герметичность в динамичных соединениях, благодаря чему они зачастую применяются в наиболее сложных условиях работы, когда основным условием выдвигается требование обеспечить плотность в широком диапазоне давлений – от низкого до высокого с гарантией того, что не произойдет скручивание уплотняющего кольца в уплотнительном узле.

Х-образные кольца купить в Москве

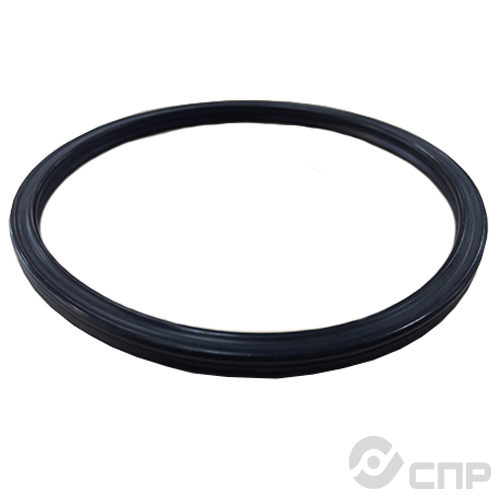

Кольцо Х-образное (X-ring) 589,3х5,7
Онлайн консультация

Таблица размеров колец Х-образных

Фильтрация по диаметру сечения, мм

НазваниеВнутренний диаметр, ммСечение, ммРазмер - группа
Кольцо Х-образное (X-ring) 0,5х10.510..4
Кольцо Х-образное (X-ring) 0,56х0,660.560.660..4
Кольцо Х-образное (X-ring) 0,6х0,450.60.450..4
Кольцо Х-образное (X-ring) 0,6х10.610..4
Кольцо Х-образное (X-ring) 0,65х0,40.650.40..4
Кольцо Х-образное (X-ring) 0,7х0,50.70.50..4
Кольцо Х-образное (X-ring) 0,74х1,020.741.020..4
Кольцо Х-образное (X-ring) 0,8х0,40.80.40..4
Кольцо Х-образное (X-ring) 0,9х0,80.90.80..4
Кольцо Х-образное (X-ring) 1х0,510.50..4
Кольцо Х-образное (X-ring) 1х0,810.80..4
Кольцо Х-образное (X-ring) 1х1110..4
Кольцо Х-образное (X-ring) 1х1,511.50..4
Кольцо Х-образное (X-ring) 1х2120..4
Кольцо Х-образное (X-ring) 1,07х1,271.071.270..4
Кольцо Х-образное (X-ring) 1,2х11.210..4
Кольцо Х-образное (X-ring) 1,2х1,41.21.40..4
Кольцо Х-образное (X-ring) 1,2х1,91.21.90..4
Кольцо Х-образное (X-ring) 1,2х21.220..4
Кольцо Х-образное (X-ring) 1,24х2,621.242.620..4
Кольцо Х-образное (X-ring) 1,25х2,621.252.620..4
Кольцо Х-образное (X-ring) 1,4х0,61.40.60..4
Кольцо Х-образное (X-ring) 1,4х0,81.40.80..4
Кольцо Х-образное (X-ring) 1,42х1,521.421.520..4
Кольцо Х-образное (X-ring) 1,5х0,51.50.50..4
Кольцо Х-образное (X-ring) 1,5х0,61.50.60..4
Кольцо Х-образное (X-ring) 1,5х0,751.50.750..4
Кольцо Х-образное (X-ring) 1,5х11.510..4
Кольцо Х-образное (X-ring) 1,5х1,31.51.30..4
Кольцо Х-образное (X-ring) 1,5х1,51.51.50..4
Кольцо Х-образное (X-ring) 1,52х3,531.523.530..4
Кольцо Х-образное (X-ring) 1,6х0,71.60.70..4
Кольцо Х-образное (X-ring) 1,7х11.710..4
Кольцо Х-образное (X-ring) 1,78х1,021.781.020..4
Кольцо Х-образное (X-ring) 1,78х1,521.781.520..4
Кольцо Х-образное (X-ring) 1,78х1,781.781.780..4
Кольцо Х-образное (X-ring) 1,8х0,51.80.50..4
Кольцо Х-образное (X-ring) 1,8х0,61.80.60..4
Кольцо Х-образное (X-ring) 1,8х0,71.80.70..4
Кольцо Х-образное (X-ring) 1,8х0,81.80.80..4
Кольцо Х-образное (X-ring) 1,8х11.810..4
Кольцо Х-образное (X-ring) 1,8х1,41.81.40..4
Кольцо Х-образное (X-ring) 1,8х1,51.81.50..4
Кольцо Х-образное (X-ring) 1,8х1,61.81.60..4
Кольцо Х-образное (X-ring) 1,8х1,81.81.80..4
Кольцо Х-образное (X-ring) 1,85х0,661.850.660..4
Кольцо Х-образное (X-ring) 2х0,520.50..4
Кольцо Х-образное (X-ring) 2х0,820.80..4
Кольцо Х-образное (X-ring) 2х1210..4
Кольцо Х-образное (X-ring) 2х1,321.30..4

Поможем с подбором колец уплотнительных

Если вам нужна консультация для подбора размера и материала колец уплотнительных обратитесь к нашим специалистам

по телефону

+7 (499) 677-17-89

по электронной почте

info@spr-prom.ru

Технические характеристики Х-образных колец (x-ring)



Уплотнительные кольца х-образного сечения отличаются большой точностью исполнения. Благодаря этому на динамической поверхности отсутствует линия разъема инструмента.

При установке в оборудование первоначальную герметизацию поверхностей обеспечивает преднатяжение. По мере того, как давление в системе повышается, уплотнительные кольца х-образного сечения (x-ring) дополнительно обжимаются.

Особенная конструкция х-образных уплотнительных колец позволяет существенно снизить коэффициент трения, что выгодно отличает уплотнитель данного вида от таких же уплотнителей другого сечения. А углубление между гранями профиля способно длительное время удерживать смазку, благодаря чему легко восстанавливается движение после остановки.

Материал используемые для Х-образных колец (x-ring)



Для применения в конкретных условиях используют х образные уплотнительные кольца из разных материалов:

  • NBR (бутадиен-нитрильный каучук) – х образные кольца из маслостойкой резины NBR характеризуются большой твердостью (90 А по Шору) и высокой устойчивостью к истиранию. Они могут функционировать при температуре от -30 до +100 °С и способны выдерживать кратковременное повышение до +120 °С, сохраняя при этом хорошую устойчивость к дизельному горючему, алифатическим углеводородам, хладогентам, растительным и животным маслам
  • FPM (фторкаучук)  – х образные уплотнительные кольца из данного материала характеризуются повышенной устойчивостью к атмосферным влияниям, солнечному свету, озону, ряду химических веществ (разбавленным кислотам, полярным растворителям, щелочам и др.). Они способны сохранять эластичность при низких температурах (обычный диапазон температур от -45° С до +200°).

Применение Х-образных колец



Максимальное давление для X-образных колец составляет не более 40 MПa. В условиях повышения давления более 10 МПа следует применять опорные кольца. При осцилляционно-вращательном движении максимальное рабочее давление составляет 1 МПа. Применение х образных колец может ограничиваться только размером давления и скоростью движения уплотняемых элементов.

На нашем предприятии можно купить х образные уплотнительные кольца из разных материалов со стандартным типоразмером или выполненным под заказ. Уточнить подробности можно по телефону или по почте, которые находятся в разделе «Контакты».
