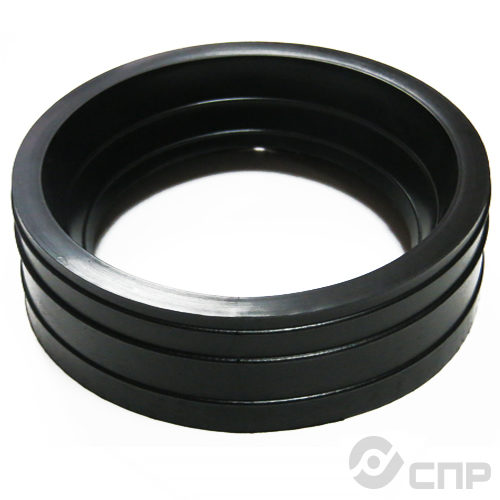

Манжеты шевронные резинотканевые купить в Москве

Для уплотнения и армирования цилиндров и штоков гидравлических агрегатов, землеройного оборудования, плунжерных насосов и других устройств, работающих в тяжелой промышленности, применяют особо устойчивые и надежные уплотнительные устройства – манжеты шевронные резинотканевые, которые способны временно продолжать непрерывный рабочий процесс даже с вышедшими из строя элементами устройства.

В соответствии с ГОСТ 22704-77 работоспособность манжет шевронных резинотканевых рассчитана на давление до 63 МПА и температуру рабочей среды от -50 до +100°С. Уплотнения не теряют своего функционала при кратковременном повышении температуры до +120°С.

Установка в оборудование резинотканевых шевронных манжет осуществляется в комплекте с нажимным и опорным кольцами. Установка в оборудование резинотканевых шевронных манжет осуществляется в комплекте с нажимным и опорным кольцами. Маркировка расшифровывается: «Манжета шевронная 65х80», где 65 – внутренний диаметр манжеты (мм), 80 – наружный диаметр манжеты (мм)

Манжеты шевронные резинотканевые купить в Москве

Манжеты шевронные резинотканевые купить в Москве
Онлайн консультация

Таблица размеров манжет шевронных резинотканевых

Фильтрация по типу уплотнения

НазваниеДиаметр штока, ммДиаметр цилиндра, ммРазмер - группа
Манжета шевронная 8х20820Манжеты шевронные
Манжета шевронная 10х201020Манжеты шевронные
Манжета шевронная 10х221022Манжеты шевронные
Манжета шевронная 12х221222Манжеты шевронные
Манжета шевронная 12х241224Манжеты шевронные
Манжета шевронная 13х251325Манжеты шевронные
Манжета шевронная 14х241424Манжеты шевронные
Манжета шевронная 14х261426Манжеты шевронные
Манжета шевронная 15х251525Манжеты шевронные
Манжета шевронная 15х271527Манжеты шевронные
Манжета шевронная 16х261626Манжеты шевронные
Манжета шевронная 16х281628Манжеты шевронные
Манжета шевронная 18х281828Манжеты шевронные
Манжета шевронная 18х301830Манжеты шевронные
Манжета шевронная 20х302030Манжеты шевронные
Манжета шевронная 20х322032Манжеты шевронные
Манжета шевронная 20х352035Манжеты шевронные
Манжета шевронная 20х402040Манжеты шевронные
Манжета шевронная 21х362136Манжеты шевронные
Манжета шевронная 22х322232Манжеты шевронные
Манжета шевронная 22х342234Манжеты шевронные
Манжета шевронная 22х372237Манжеты шевронные
Манжета шевронная 22х422242Манжеты шевронные
Манжета шевронная 24х362436Манжеты шевронные
Манжета шевронная 25х372537Манжеты шевронные
Манжета шевронная 25х402540Манжеты шевронные
Манжета шевронная 25х452545Манжеты шевронные
Манжета шевронная 26х362636Манжеты шевронные
Манжета шевронная 28х402840Манжеты шевронные
Манжета шевронная 28х432843Манжеты шевронные
Манжета шевронная 28х482848Манжеты шевронные
Манжета шевронная 30х423042Манжеты шевронные
Манжета шевронная 30х453045Манжеты шевронные
Манжета шевронная 30х503050Манжеты шевронные
Манжета шевронная 32х443244Манжеты шевронные
Манжета шевронная 32х473247Манжеты шевронные
Манжета шевронная 32х523252Манжеты шевронные
Манжета шевронная 33х453345Манжеты шевронные
Манжета шевронная 35х473547Манжеты шевронные
Манжета шевронная 35х503550Манжеты шевронные
Манжета шевронная 35х553555Манжеты шевронные
Манжета шевронная 36х483648Манжеты шевронные
Манжета шевронная 36х513651Манжеты шевронные
Манжета шевронная 36х563656Манжеты шевронные
Манжета шевронная 38х503850Манжеты шевронные
Манжета шевронная 40х524052Манжеты шевронные
Манжета шевронная 40х554055Манжеты шевронные
Манжета шевронная 40х604060Манжеты шевронные
Манжета шевронная 41х564156Манжеты шевронные
Манжета шевронная 43х634363Манжеты шевронные

Поможем с подбором манжет шевронных

Если вам нужна консультация для подбора размера и материала манжет шевронных обратитесь к нашим специалистам

по телефону

+7 (499) 677-17-89

по электронной почте

info@spr-prom.ru

Технические характеристики манжет шевронных резинотканевых



При производстве резинотканевых шевронных манжет используют комбинированные хлопчатобумажные ткани с высокими характеристиками прочности или специальную ткань доместик. Чтобы усилить прочностные свойства ткани в процессе изготовления она пропитывается расплавленной резиновой смесью.

Особенности эксплуатации манжет шевронных резинотканевых

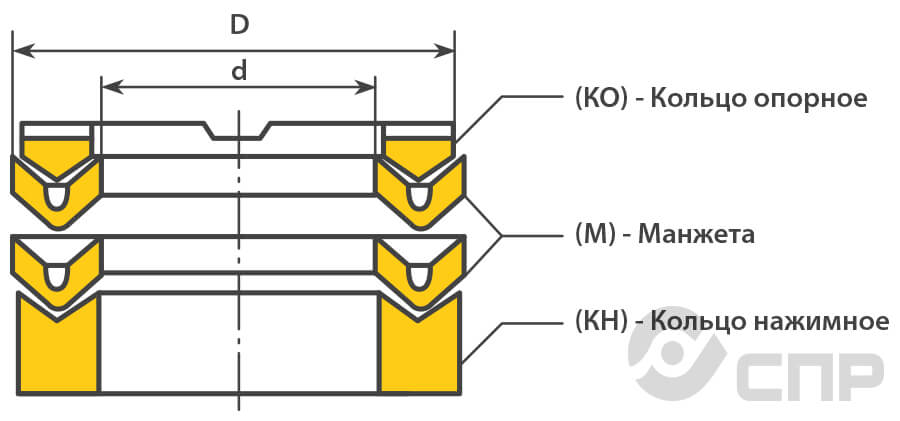

Пакет шевронных резинотканевых манжет комплектуется непосредственно одной или более манжетой (за счет количества регулируется высота уплотнения) и двух колец – опорного и нажимного, которые могут быть как резинотканевыми, так и выполнены из текстолита, бронзы, полиамида или другого, подходящего по характеристикам, материала.

В комплекте опорное кольцо служит основой для укладывания манжет шевронных, а нажимное используется в качестве защиты уплотнений от вдавливания при воздействии высокого давления на уплотнение, равномерно распределяя его по всему профилю манжеты.

Сама шевронная манжета в пакете уплотнения выполняет шарнирное соединение, что позволяет всему уплотнению мгновенно реагировать на любое изменение давления, автоматически уплотняя всю систему в целом. Для систем с высокими показателями давления в штабель шевронного уплотнения устанавливается большее количество шевронных резинотканевых манжет.

Где применяются манжеты шевронные резинотканевые



Шевронные пакеты, в которых многокомпонентная однородная сочетается с клиновидными уплотнениями, идеально подходят для систем с нестабильным давлением (например, частыми перепадами). Они создают надежное и эффективное уплотнение и актуальны для установки в узлах и механизмах с ударными нагрузками, колебательными движениями и другими неблагоприятными условиями.

Наша компания предлагает купить как отдельные элементы манжет шевронных резинотканевых, так и выбрать в каталоге шевронный пакет, максимально подходящий под заданные условия эксплуатации. Цена шевронных уплотнений зависит от типоразмера, комплектации и прочих характеристик, которые проще всего уточнить у нашего менеджера через раздел «Контакты».
