Манжеты армированные купить в Москве

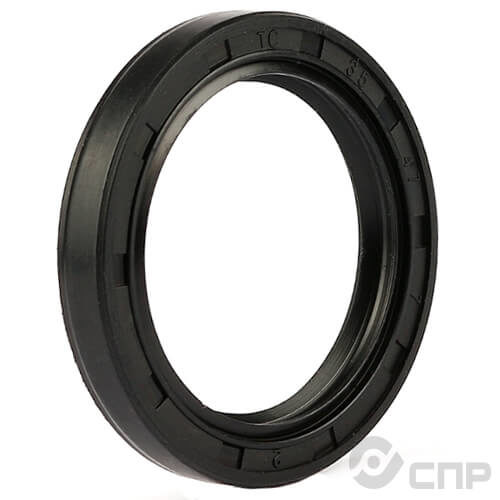

Для предотвращения вытекания рабочих жидкостей и защиты поверхности вращающегося вала от пыли и прочих мелких частиц применяются специальные уплотняющие устройства – манжеты армированные (сальники) с пружиной.

Пружины для армированных манжет могут быть выполнены из нержавеющей или обычной стали и изготавливаются из проволоки соответствующим диаметром (от 0,3 до 0,8 мм) на специальных пружинонавивочных автоматах в соответствии с ГОСТ 9389-75.

Для увеличения коррозийной устойчивости при помощи химического фосфатирования, оксидирования или цинкования наносится гальваническое покрытие. После этого на специальном оборудовании пружина для манжет укладывается в «кольцо» и проводится проверка ее силовых и геометрических параметров.

Таблица размеров манжет армированных

Фильтрация по внутреннему диаметру, мм

НазваниеВнутренний диаметр, ммВнешний диаметр, ммВысота, ммРазмер - группа
Манжета армированная 4х11х6 (сальник)41164..9
Манжета армированная 4х12х6 (сальник)41264..9
Манжета армированная 4х16х6 (сальник)41664..9
Манжета армированная 4х17х7 (сальник)41774..9
Манжета армированная 4х18х7 (сальник)41874..9
Манжета армированная 4,5х15х5 (сальник)4.51554..9
Манжета армированная 4,5х16х4 (сальник)4.51644..9
Манжета армированная 4,5х16х7 (сальник)4.51674..9
Манжета армированная 4,5х17х7 (сальник)4.51774..9
Манжета армированная 4,5х18х7 (сальник)4.51874..9
Манжета армированная 4,8х17х7 (сальник)4.81774..9
Манжета армированная 4,8х22х7 (сальник)4.82274..9
Манжета армированная 4,8х25х5,5 (сальник)4.8255.54..9
Манжета армированная 5х11х4 (сальник)51144..9
Манжета армированная 5х12х5 (сальник)51254..9
Манжета армированная 5х12х8 (сальник)51284..9
Манжета армированная 5х13х7 (сальник)51374..9
Манжета армированная 5х14х5 (сальник)51454..9
Манжета армированная 5х15х5 (сальник)51554..9
Манжета армированная 5х15х6 (сальник)51564..9
Манжета армированная 5х15х7 (сальник)51574..9
Манжета армированная 5х16х6 (сальник)51664..9
Манжета армированная 5х16х7 (сальник)51674..9
Манжета армированная 5х16х8 (сальник)51684..9
Манжета армированная 5х17х6 (сальник)51764..9
Манжета армированная 5х17х7 (сальник)51774..9
Манжета армированная 5х18х6 (сальник)51864..9
Манжета армированная 5х18х7 (сальник)51874..9
Манжета армированная 5х19х7 (сальник)51974..9
Манжета армированная 5х22х7 (сальник)52274..9
Манжета армированная 5,2х14х4 (сальник)5.21444..9
Манжета армированная 5,4х22х7 (сальник)5.42274..9
Манжета армированная 5,5х14х5,7 (сальник)5.5145.74..9
Манжета армированная 5,5х16х8 (сальник)5.51684..9
Манжета армированная 5,9х19х4 (сальник)5.91944..9
Манжета армированная 6х10х2 (сальник)61024..9
Манжета армированная 6х12х4 (сальник)61244..9
Манжета армированная 6х12х5 (сальник)61254..9
Манжета армированная 6х12х8 (сальник)61284..9
Манжета армированная 6х13х4,5 (сальник)6134.54..9
Манжета армированная 6х13х8 (сальник)61384..9
Манжета армированная 6х14х6 (сальник)61464..9
Манжета армированная 6х14,1х4 (сальник)614.144..9
Манжета армированная 6х15х4 (сальник)61544..9
Манжета армированная 6х15х6 (сальник)61564..9
Манжета армированная 6х15х7 (сальник)61574..9
Манжета армированная 6х16х5 (сальник)61654..9
Манжета армированная 6х16х6 (сальник)61664..9
Манжета армированная 6х16х7 (сальник)61674..9

Поможем с подбором армированных манжет

Если вам нужна консультация для подбора размера и материала манжет армированных обратитесь к нашим специалистам

по телефону

+7 (499) 677-17-89

по электронной почте

info@spr-prom.ru

Технические характеристики армированных манжет



Армированные манжеты изготавливаются в соответствии с ГОСТ 8752-79, DIN 3760 и представлены в каталоге нашего завода в 2-х видах:

  1. Тип 1 однокромочные без пыльника (тип SC, A) – сальники данного типа предотвращают вытекание масел и прочих смазочных жидкостей и характеризуются наличием одной подпружиненной кромки. Они способны выдерживать значительную шероховатость поверхности, обладают антикоррозийными свойствами и адаптированы к тепловым расширениям корпуса. Используются в случае необходимости уплотнения газообразных сред или рабочих жидкостей с низкой вязкостью
  2. Тип 2 — однокромочные с пыльником (тип TC, AS) – помимо вытекания рабочих жидкостей данный вид манжет армированных предотвращает попадание в уплотняемую среду частичек пыли. Он имеет двойную, покрытую резиной, кромку и оснащен пружиной (нержавеющей или обычной). Дополнительная кромка предназначена для удаления загрязняющих частиц из основной уплотняющей кромки.

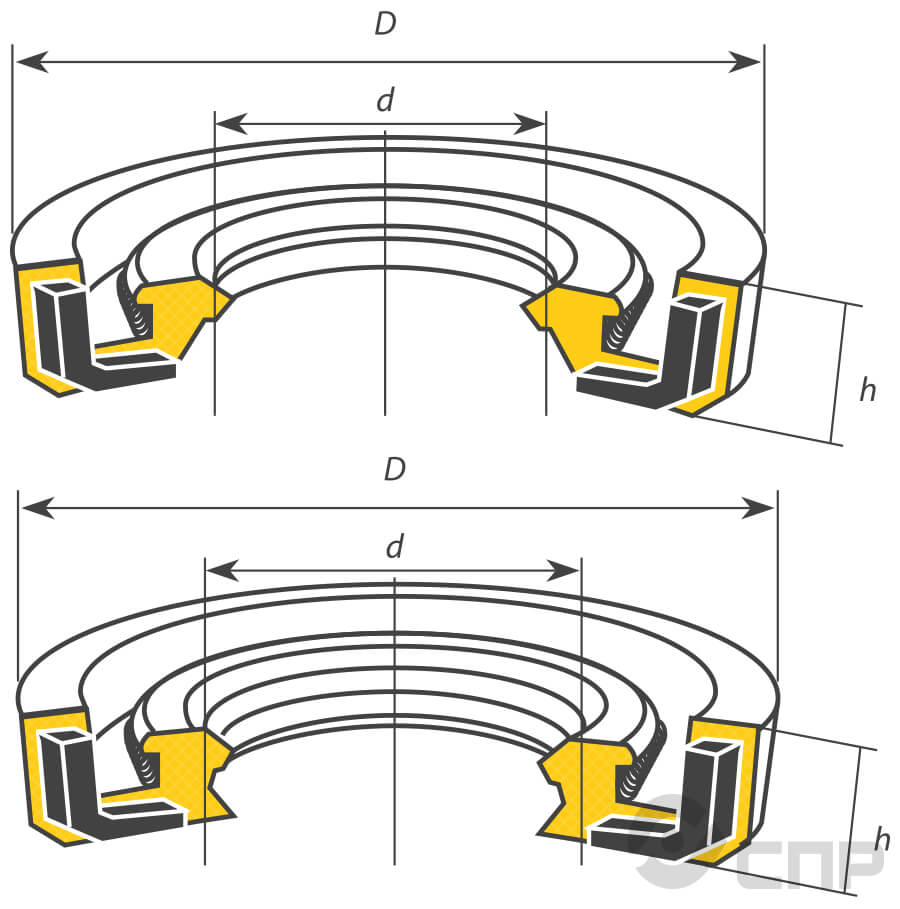

Принятые обозначения армированных манжет по DIN 3760:

  • D – наружный диаметр сальника
  • d – внутренний диаметр сальника (соответствует диаметру вала)
  • h – высота манжеты.

В зависимости от типа среды, в которой будут эксплуатироваться уплотняющие устройства, наш завод предлагает армированные манжеты из:

  • NBR (бутадиен-нитрильный каучук) – характеристики данных устройств подходят для эксплуатации уплотнителей в условиях соприкосновения с бензином, минеральными маслами, алифатическими углеводородами, хладагентами, дизельным топливом, неагрессивными жидкостями (водой) с рабочим диапазоном температур от -30°С до +100°С. Выдерживает кратковременное повышение до +120°С. Материал устойчив к истиранию (110мм3).
  • FKM/FPM (фторкаучук) – сальники (манжеты) с пружиной данного типа обладают высокой устойчивостью к воздействию обычных масел и масел HTS-типа (для аэрокосмической промышленности), растворителей, химических веществ (в том числе кислот и щелочей) и способны выдерживать температуру рабочей среды от -45°С до +200°С, кратковременно до 250°С
  • PU (полиуретан) – манжеты характеризуются повышенной прочностью, устойчивостью к озону, алифатическим углеводородам, жирам. Отличаются износостойкостью и наличием механической памяти (после снижения нагрузки на узел сальники принимают первоначальный вид). Сохраняют свои характеристики при температуре —60°С +110°С. Отличаются низкими показателями остаточной деформации.

В каталоге нашей компании представлены разные типоразмеры манжет армированных со специальной защитной кромкой (пыльником) и без пыльника, благодаря чему вы можете купить нужное устройство непосредственно от производителя, то есть изготовленное строго в соответствии с ГОСТ и соблюдением всех технических требований.

При выборе манжет следует ориентироваться на следующие параметры:

  • вид уплотняемой среды
  • температура эксплуатации
  • окружная скорость (на данный параметр влияют диаметр и частота вращения вала)
  • давление
  • наличие внешних загрязнений.

Для определения нужного типа уплотняющего устройства рекомендуем воспользоваться условными обозначениями (например, Манжета 1.2 — 90 х 120 — 2 (обозначение манжет армированных по ГОСТ 8752-79), где:

  • первая цифра – тип манжеты (сальника)
  • вторая цифра – диаметр вала (внутренний диаметра сальника) в мм
  • третья цифра – наружный диаметр в мм
  • четвертая цифра – группа резины.

Какие условия предъявляет ГОСТ 8752-79 к армированным манжетам



Изготовление манжет армированных должно производиться в соответствии с требованиями ГОСТ 8752-79 и осуществляться на основании рабочих чертежей и утвержденных регламентов. Группа резины для манжет подбирается в зависимости от условий эксплуатации и определяется по табл.3 ГОСТ и по согласованию потребителя с изготовителем.Для изделий из резин группы 5 и 6 требуется согласование Министерства нефтеперерабатывающей и нефтехимической промышленности. Недопустимо применение манжет из резины гр. 2 в грузовых автомобилях за исключением случаев, если их изготовление согласовано с заказчиком.

Как в ГОСТ манжеты армированные маркируются

На торцевую часть манжеты наносится рельефная маркировка, выполненная по ГОСТ 26.008,. Она равномерно располагается по всей окружности изделия и не должна выступать более чем на 0,2 мм. На маркировке обязательными элементами являются товарный знак или знак предприятия-изготовителя, условное обозначение манжеты (без слова «манжета»), год выпуска изделия.На манжеты для вала диаметром до 30 мм можно не наносить основные размеры. Изделия диаметром меньше 15 мм маркируются на ярлыке, который прикрепляется к партии манжет. Уплотнители для крайнего севера маркируются зеленой краской, а на манжетах высшей категории ставиться знак качества.

Ознакомиться с размерами манжет по DIN 3760 можно в таблице выше. Таблица с размерами по ГОСТ представлена в другой категории. Также возможно изготовление манжет по индивидуальным чертежам заказчика.
