Кольца круглого сечения купить в Москве

Для надежной герметизации механизмов, агрегатов и оборудования путем ликвидации зазоров в неподвижных и подвижных соединениях применяются специальные уплотнительные элементы – кольца круглого сечения. Их изготовление регламентируют ГОСТ 18829-73 и ГОСТ 9833-73, которые отличаются между собой в части технических требований. В соответствии с немецкой стандартизацией – DIN 3771.

Кольца уплотнительные круглого сечения предназначены для установки в оборудование, которое работает в условиях давления, разряжения и значительного перепада рабочих температур. Поэтому данные уплотнители крайне востребованы в конструкциях регуляторов давления, в трубопроводной и воздухопроводной арматуре, в гидравлических узлах и пневматических механизмах, в топливных и смазочных устройствах.

Расшифровка маркировки по ГОСТ 9833-73 «Кольцо уплотнительное круглого сечения 024х027х19», где 024 – диаметр штока (24 мм), 027 – диаметр цилиндра (27 мм), 19 – диаметр сечения (1,9 мм), умноженный на 10.

Маркировка уплотнительных колец по DIN 3771 расшифровывается следующим образом: «Кольцо уплотнительное круглого сечения 113,67 x 5,33», где 113,67 – внутренний диаметр кольца (мм), 5,33 – сечение (толщина) кольца (мм).

Кольца круглого сечения купить в Москве

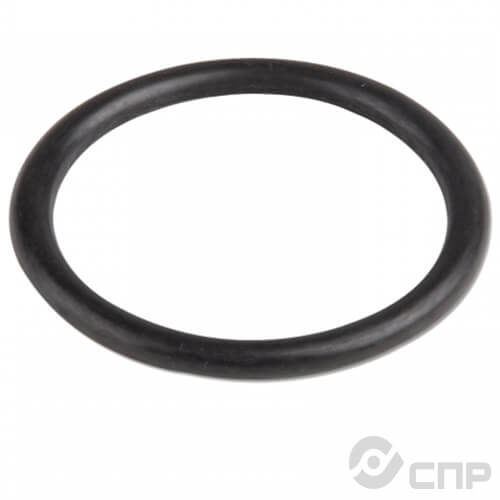

Кольцо круглого сечения 450-460-58 ГОСТ 9833-73
Онлайн консультация

Таблица размеров кольца уплотнительного круглого сечения

Фильтрация по диаметру сечения, мм

НазваниеВнутренний диаметр, ммСечение, ммРазмер - группа
Кольцо круглого сечения (O-Ring) 0,5х10.510..4
Кольцо круглого сечения (O-Ring) 0,56х0,660.560.660..4
Кольцо круглого сечения (O-Ring) 0,6х0,450.60.450..4
Кольцо круглого сечения (O-Ring) 0,6х10.610..4
Кольцо круглого сечения (O-Ring) 0,65х0,40.650.40..4
Кольцо круглого сечения (O-Ring) 0,7х0,50.70.50..4
Кольцо круглого сечения (O-Ring) 0,74х1,020.741.020..4
Кольцо круглого сечения (O-Ring) 0,8х0,40.80.40..4
Кольцо круглого сечения (O-Ring) 0,9х0,80.90.80..4
Кольцо круглого сечения (O-Ring) 1х0,510.50..4
Кольцо круглого сечения (O-Ring) 1х0,810.80..4
Кольцо круглого сечения (O-Ring) 1х1110..4
Кольцо круглого сечения (O-Ring) 1х1,511.50..4
Кольцо круглого сечения (O-Ring) 1х2120..4
Кольцо круглого сечения (O-Ring) 1,07х1,271.071.270..4
Кольцо круглого сечения (O-Ring) 1,2х11.210..4
Кольцо круглого сечения (O-Ring) 1,2х1,41.21.40..4
Кольцо круглого сечения (O-Ring) 1,2х1,91.21.90..4
Кольцо круглого сечения (O-Ring) 1,2х21.220..4
Кольцо круглого сечения (O-Ring) 1,24х2,621.242.620..4
Кольцо круглого сечения (O-Ring) 1,25х2,621.252.620..4
Кольцо круглого сечения (O-Ring) 1,4х0,61.40.60..4
Кольцо круглого сечения (O-Ring) 1,4х0,81.40.80..4
Кольцо круглого сечения (O-Ring) 1,42х1,521.421.520..4
Кольцо круглого сечения (O-Ring) 1,5х0,51.50.50..4
Кольцо круглого сечения (O-Ring) 1,5х0,61.50.60..4
Кольцо круглого сечения (O-Ring) 1,5х0,751.50.750..4
Кольцо круглого сечения (O-Ring) 1,5х11.510..4
Кольцо круглого сечения (O-Ring) 1,5х1,31.51.30..4
Кольцо круглого сечения (O-Ring) 1,5х1,51.51.50..4
Кольцо круглого сечения (O-Ring) 1,52х3,531.523.530..4
Кольцо круглого сечения (O-Ring) 1,6х0,71.60.70..4
Кольцо круглого сечения (O-Ring) 1,7х11.710..4
Кольцо круглого сечения (O-Ring) 1,78х1,021.781.020..4
Кольцо круглого сечения (O-Ring) 1,78х1,521.781.520..4
Кольцо круглого сечения (O-Ring) 1,78х1,781.781.780..4
Кольцо круглого сечения (O-Ring) 1,8х0,51.80.50..4
Кольцо круглого сечения (O-Ring) 1,8х0,61.80.60..4
Кольцо круглого сечения (O-Ring) 1,8х0,71.80.70..4
Кольцо круглого сечения (O-Ring) 1,8х0,81.80.80..4
Кольцо круглого сечения (O-Ring) 1,8х11.810..4
Кольцо круглого сечения (O-Ring) 1,8х1,41.81.40..4
Кольцо круглого сечения (O-Ring) 1,8х1,51.81.50..4
Кольцо круглого сечения (O-Ring) 1,8х1,61.81.60..4
Кольцо круглого сечения (O-Ring) 1,8х1,81.81.80..4
Кольцо круглого сечения (O-Ring) 1,85х0,661.850.660..4
Кольцо круглого сечения (O-Ring) 2х0,520.50..4
Кольцо круглого сечения (O-Ring) 2х0,820.80..4
Кольцо круглого сечения (O-Ring) 2х1210..4
Кольцо круглого сечения (O-Ring) 2х1,321.30..4

Поможем с подбором колец уплотнительных

Если вам нужна консультация для подбора размера и материала колец уплотнительных обратитесь к нашим специалистам

по телефону

+7 (499) 677-17-89

по электронной почте

info@spr-prom.ru

Технические характеристики колец круглого сечения



Кольца уплотнительные резиновые круглого сечения применяются для:

  • статического соединения, то есть в соединениях с небольшой подвижностью, полным его отсутствием или смещением между уплотняемыми поверхностями. Кольца применяют для соединения труб, установку под крышку, заглушку или головку для болта
  • динамического (подвижного соединения). Актуально при установке колец круглого сечения в гидравлических цилиндрах, в штоках, в поршнях и другом аналогичном оборудовании.

Какие функции колец уплотнительных круглого сечения



В зависимости от механизма, в который будет установлено резиновое кольцо круглого сечения, оно будет испытывать на себе радиальное сжатие или осевое давление. Следовательно, чтобы полностью соответствовать возложенным на уплотнитель функциям, он должен:

  • после деформации максимально быстро возвращать изначальную форму, а значит – характеризоваться хорошей степенью упругости и эластичности
  • обладать достаточной прочностью и долговечностью. У резиновых уплотнительных колец этот показатель недостаточно высок, поэтому для агрессивных сред используют устойчивые к ним эластомеры, которые имеют более высокие характеристики и расширяют сферу использования уплотнительных колец
  • выдерживать огромные нагрузки на рабочие органы, то есть иметь высокую устойчивость к перепадам температур и давлению.

В зависимости от группы резины, из которой изготавливают уплотнительные кольца круглого сечения, их можно использовать в температурном режиме от — 60 до + 200 °С. Размер предельного давления зависит от типа уплотняемой среды и вида соединения:

  • неподвижное – 40 МПа (для воздуха), 50 МПа (для топлива, смазочных материалов, эмульсий и др.)
  • подвижные – 10 МПа (для воздуха), 32 МПа (для топлива, смазочных материалов, эмульсий и др.).

Сфера использования колец круглого сечения



Сфера использования колец круглого сечения определяет материал изготовления. Это может быть:

  • NBR (бутадиен-нитрильный каучук) – характеризуется маслобензостойкостью, твердостью, устойчивостью к истиранию
  • FKM, FPM, Viton (фторкаучук) – имеют повышенную термостойкость
  • EPDM (этиленпропиленовый каучук) – устойчивы к климатическим условиям и к воздействию горячего пара. Пищевой допуск (FDA)
  • MVQ (силикон) – обладает отличной устойчивостью к природным факторам и может использоваться в контакте с пищевыми продуктами. Пищевой допуск (FDA)
  • HNBR (гидрированный каучук) – имеет отличные механические свойства
  • FFKM (перфторированный каучук) – проявляет высокую устойчивость к химикатам
  • PU (полиуретан) – в зависимости от технологии может иметь разную степень жесткости, а по износотойкости превосходит все виды каучуков и даже некоторые виды металлов
  • PTFE (фторпласт) – превосходит многие материалы по химической устойчивости и характеризуется абсолютной инертностью. Благодаря наличию атомов фтора в данном виде пластика отсутствует смачиваемость и адгезия. Допустим для использования в пищевой промышленности, медицине.   .

Геометрические параметры, области и способы применения, физические свойства материалов регулируют ГОСТ 18829-73 и ГОСТ 9833-73.

Немецкий стандарт DIN 3771 совмещает требования обоих документов за исключением отдельных специфических характеристик. Поэтому в каталоге уплотнительных колец круглого сечения можно найти обозначение как по ГОСТ, так и по DIN или заказать нужное изделие по индивидуальным параметрам. Для оформления заказа переходите в раздел “Контакты” и свяжитесь с менеджером компании.
